TECSOUND® TUBE S – zvučna izolacija odvodnih cijevi

Buka odvodnih i kanalizacijskih cijevi čest je problem u stanovima, hotelima, uredima i drugim zgradama, posebno kada instalacije prolaze uz spavaće sobe, kupaonice ili druge tihe prostore.

TECSOUND® TUBE S je višeslojni zvučnoizolacijski materijal posebno razvijen za smanjenje buke i vibracija odvodnih cijevi. Kombinira viskoelastičnu TECSOUND membranu visoke gustoće i sloj netkanog poliesterskog filca.

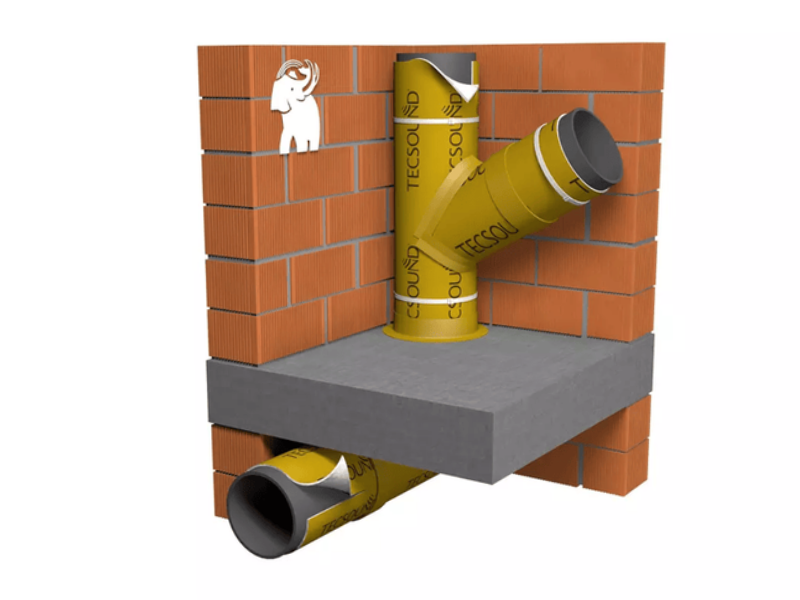

Materijal se omata izravno oko cijevi, čime se buka smanjuje na samom izvoru.

TECSOUND® TUBE S



Kako TECSOUND TUBE S smanjuje buku?

Kod odvodnih cijevi istodobno nastaju zračna buka i vibracije. Protok vode pobuđuje stijenku cijevi, a vibracije se zatim mogu prenijeti i na okolnu građevinsku konstrukciju.

TECSOUND membrana dodaje masu i prigušuje vibracije cijevi, dok poliesterski filc djeluje kao elastični i apsorpcijski sloj između membrane i cijevi.

TECSOUND TUBE S postiže insertion loss od 13 do 15 dBA, ovisno o protoku vode:

• - 1 l/s – 15 dBA
• - 2 l/s – 14 dBA
• - 4 l/s – 13 dBA

Materijal je debljine samo 4,75 mm i površinske mase 3,75 kg/m², pa se može koristiti i tamo gdje oko instalacije nema puno raspoloživog prostora.



Gdje se koristi?

TECSOUND TUBE S može se postaviti na:

• - PVC odvodne i kanalizacijske cijevi
• - vlaknocementne cijevi
• - metalne cijevi
• - ravne dijelove instalacija
• - koljena i račve.

Fleksibilnost materijala omogućuje da se izolacija nastavi i preko složenijih dijelova instalacije bez izrade posebnih oblikovanih elemenata. Sustav je posebno praktičan kod sanacija i prolaza cijevi kroz međukatne konstrukcije.



Dimenzije

TECSOUND TUBE S isporučuje se u roli:

8,0 × 0,40 m = 3,20 m²

• - debljina: 4,75 mm
• - površinska masa: 3,75 kg/m²
• - kataloški broj: 00220944

Širina od 40 cm prilagođena je praktičnoj ugradnji oko standardnih odvodnih cijevi.



Kako se ugrađuje?

Montaža ne zahtijeva posebne alate. Potrebni su metar, nož ili škare, plastične vezice te TECSOUND S50 BAND za završno brtvljenje spojeva.

1. Izmjerite i izrežite materijal

Izmjerite opseg cijevi i ostavite približno 50 mm za preklop.

Za lakše rukovanje praktično je raditi s komadima duljine do približno 1–1,2 m.

2. Omotajte cijev

TECSOUND TUBE S postavlja se tako da je poliesterski filc u kontaktu s cijevi, a TECSOUND membrana ostaje s vanjske strane.

Materijal treba obuhvatiti cijelu površinu cijevi i imati uzdužni preklop.

3. Učvrstite izolaciju

Izolaciju učvrstite plastičnim vezicama otprilike svakih 30–40 cm.

4. Zabrtvite preklop

Uzdužni preklop zatvara se samoljepljivim dijelom proizvoda, a spojevi između zasebnih komada dodatno se brtve TECSOUND S50 BAND trakom.

Komadi se na nastavcima postavljaju rub uz rub, bez praznina.



Zašto je važno zatvoriti sve spojeve?

Kod zvučne izolacije cijevi kontinuitet obloge ima velik utjecaj na rezultat.

Otvoreni spoj ili dio nezaštićene cijevi omogućuje da se buka ponovno širi s površine cijevi. Zato treba obuhvatiti ravne dijelove, koljena i račve te pravilno zatvoriti sve uzdužne i poprečne spojeve.

TECSOUND TUBE S dobro se prilagođava promjenama oblika instalacije upravo zato što je fleksibilan i ne zahtijeva posebne tvorničke komade za svaki zavoj.



TECSOUND TUBE S i obloga instalacijskog kanala

Kod zahtjevnijih projekata izolacija same cijevi može se dodatno kombinirati s oblogom instalacijskog kanala ili šahta.

TECSOUND TUBE S tada smanjuje buku na samom izvoru, dok dodatna konstrukcija oko instalacije povećava ukupnu zvučnu izolaciju prema prostoriji.

Na tehničkom presjeku BJ-2 prikazan je upravo takav princip – izolirana cijev može se smjestiti unutar zasebne obložne konstrukcije.

Više o TECSOUND membranama i drugim mogućnostima njihove primjene možete pročitati u članku Sve primjene SOPREMA TECSOUND® zvučne izolacije.
