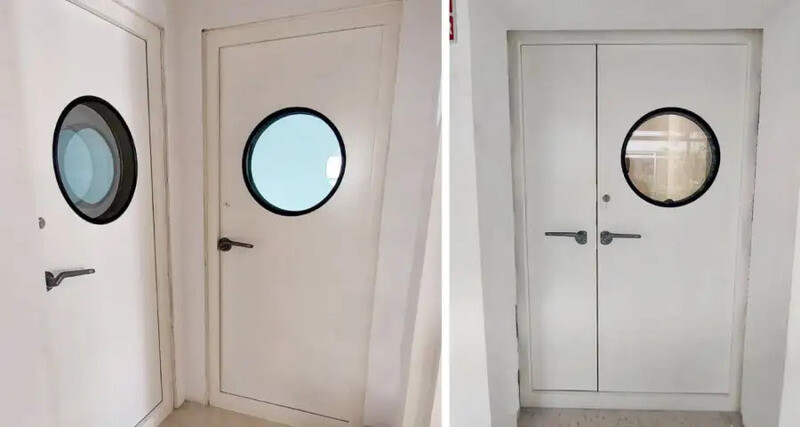

Acustica Integral RS10 – 54 dB Akustička vrata za zvučnu izolaciju

Asortiman akustičkih vrata „RS“: certificirana vrata visokih performansi, kvalitete i robusnosti.







Prednosti

  • Profesionalna vrata s iznimnom zvučnom izolacijom od 54 dB.
  • Automatizirani proces proizvodnje.
  • Standardni modeli i specijalna proizvodnja.
  • Širok izbor dodatne opreme.



Primjena

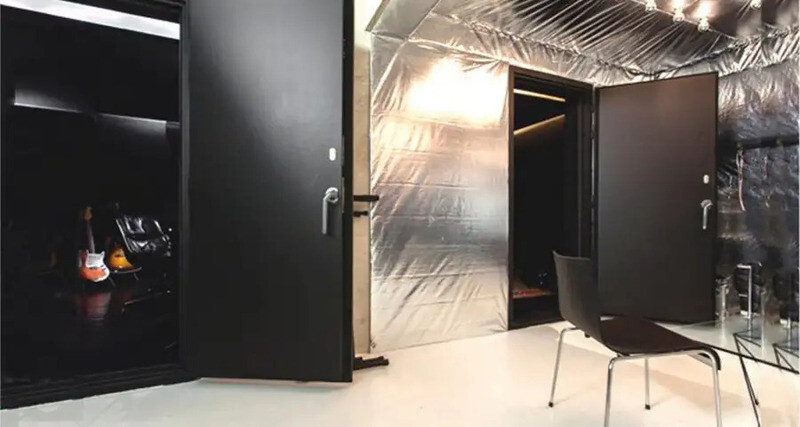

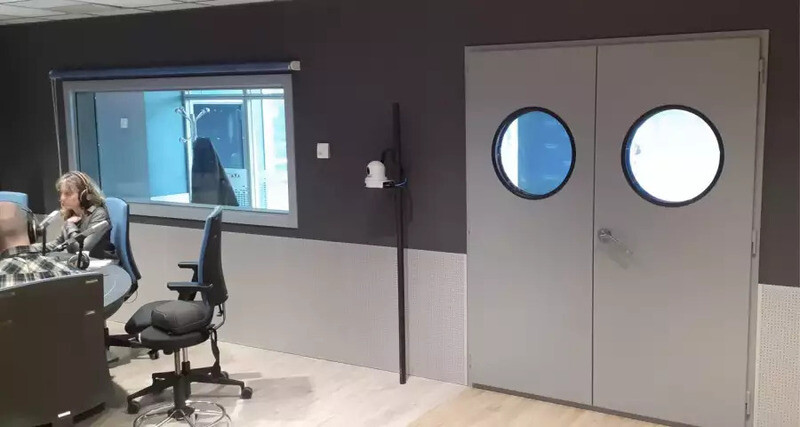

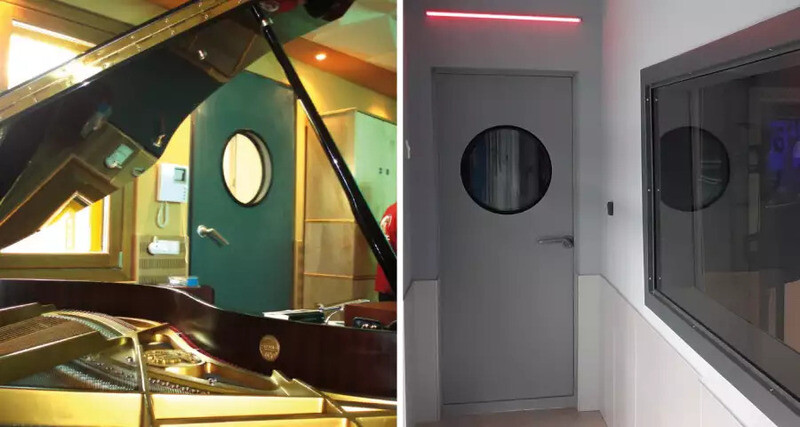

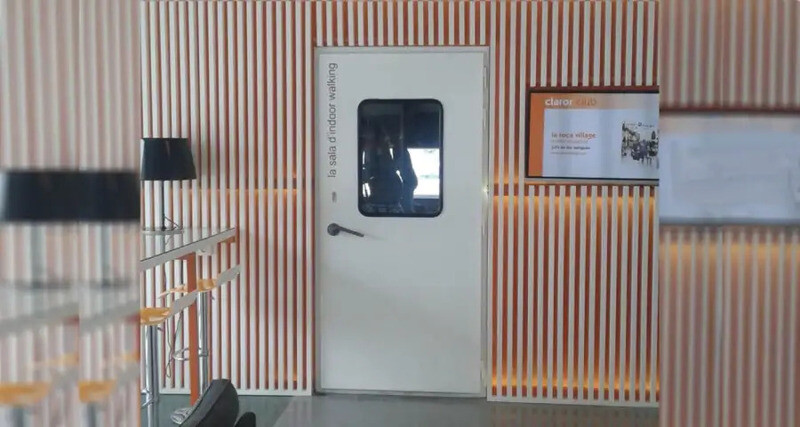

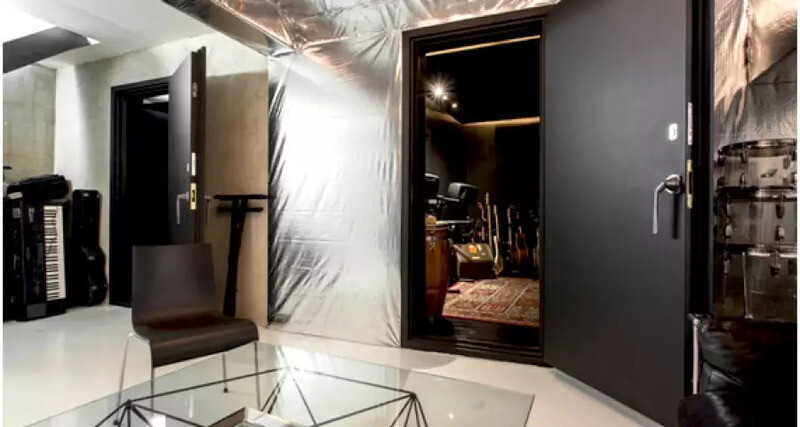

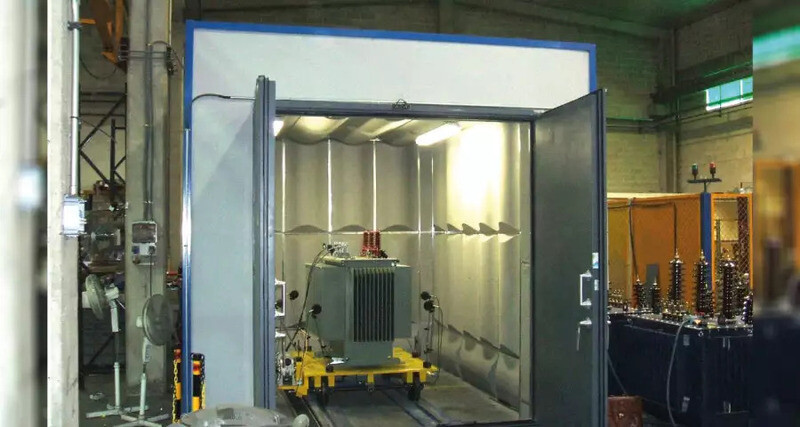

Komore ili sobe za probe, radiopostaje, studiji za snimanje i sinkronizaciju, postprodukcija, kućno kino, TV prijemnici, mjesta za probe, glazbene škole. Općenito, svugdje gdje je potrebna maksimalna zvučna izolacija.



Specijalna dodatna oprema (po narudžbi)

  • Glass vision panel,
  • visible key-lock,
  • push-bar,
  • door closer…



Tehnički list



TEHNIČKI PODACI

  • Ukupni indeks redukcije zvuka, Rw (C;Ctr): 54 (-2;-8) dB
  • Ukupni ponderirani indeks redukcije zvuka A, RA: 52,3 dBA
  • Opis: čelična akustička vrata debljine 91 mm sastavljena od okvira i krila izrađenih od poliranog metalnog lima debljine 1,5 mm.
  • Unutarnja ispuna krila: Zvučno izolirani i upijajući materijali.
  • Opremljena trostrukim brtvama.
  • Zatvaranje: Pritisak pomoću unutrašnjeg zasuna.
  • Završna obrada: Sintetički temeljni premaz (pripremljeno za bojanje).
  • Akustički certifikat: Vrijedi za vrata bez pribora.

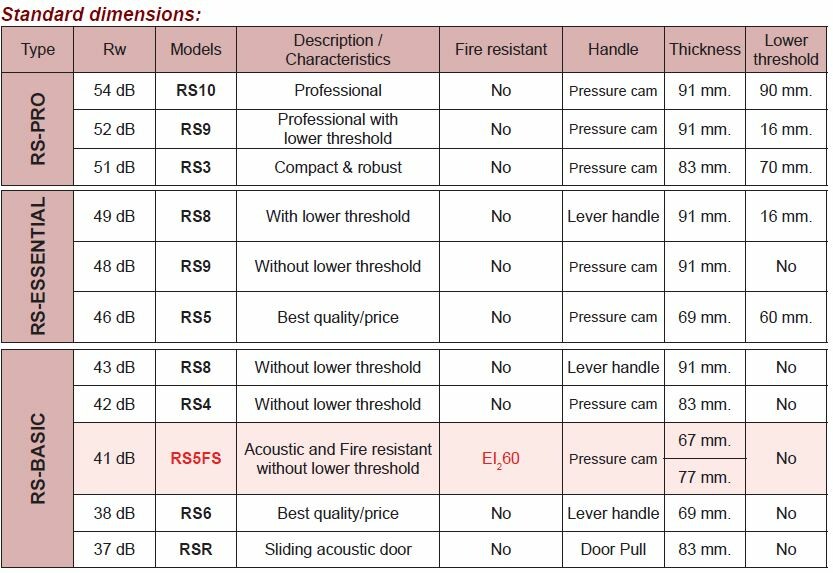

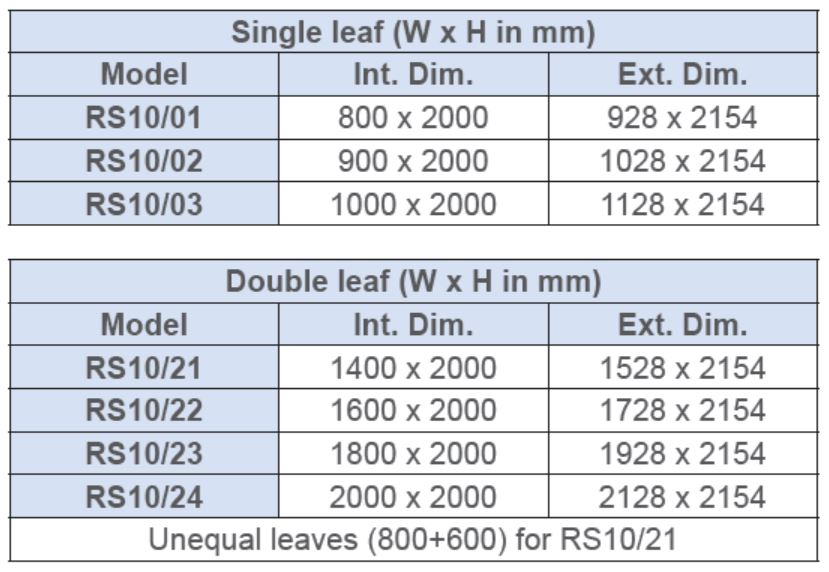

STANDARDNE DIMENZIJE

  • Jednostruka vrata (Š x V u mm)

Model   Interior Dimension          Exterior Dimension

RS10/01              800 x 2000          928 x 2154

RS10/02              900 x 2000          1028 x 2154

RS10/03              1000 x 2000       1128 x 2154

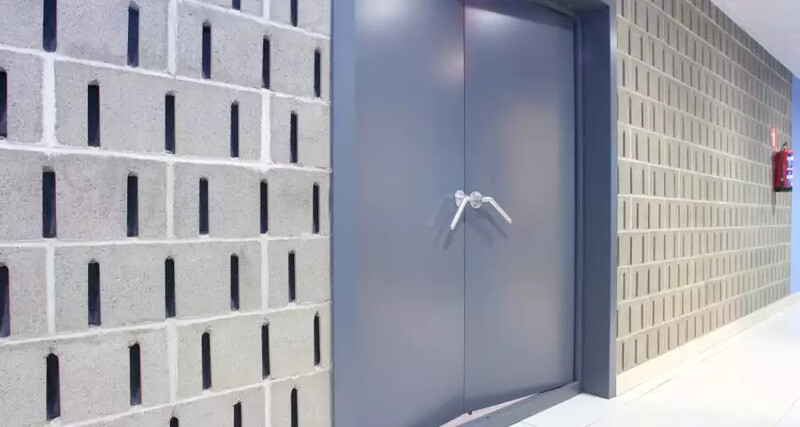

  • Dvostruka vrata (W x H in mm)

Model   Interior Dimension          Exterior Dimension

RS10/21 (*)        1400 x 2000       1528 x 2154

RS10/22              1600 x 2000       1728 x 2154

RS10/23              1800 x 2000       1928 x 2154

RS10/24              2000 x 2000       2128 x 2154

Unequal leaves (800+600) for RS10/21



Dijagrami / Planovi

















UPUTE ZA MONTAŽU

O metalnom predokviru

Čvrsto pričvrstite metalni predokvir na pregradni zid ili gips. Pomaknite akustična vrata (okvir i krilo), uvijek zatvorena, prema unutarnjem prostoru predokvira i pričvrstite vrata dok ne budu u ravnini. Točkasto zavarite prvi put između vrata i predokvira i provjerite vertikalno i vodoravno niveliranje, ne otvarajte dok se ne završi konačno zavarivanje. Izvršite konačno zavarivanje između vrata i predokvira, još jednom provjerite nivelaciju i otvorite vrata kako biste provjerili da li ispravno rade. Raspone koji ostaju između ruba predokvira i vrata zabrtvite izolacijskom poliuretanskom pjenom ili akrilnim kitom ako ima samo malo prostora. Držite vrata zatvorena što je više moguće.



Kako koristiti

– Opremljeno potisnom ručkom: Za otvaranje uhvatite ručku, okrenite je u smjeru kazaljke na satu i gurnite krilo vrata; za zatvaranje, čvrsto uhvatite ručku, povucite vrata prema rubu i tek onda okrenite ručku u smjeru suprotnom od kazaljke na satu dok se ne zatvori.

– Opremljen ručkom sa zasunom: Za otvaranje ručke, okrenite je u smjeru kazaljke na satu i gurnite krilo vrata; da biste ga zatvorili, uhvatite ručku i povucite vrata prema rubu.

– Opremljen panik šipkom: Za otvaranje, gurnite šipku prema dolje i gurnite krilo vrata; da biste ga zatvorili, uhvatite šipku ili ručku i povucite je prema rubu.



Ograničenja korištenja

Ne udarajte vrata ničim što bi ih moglo deformirati. Kada su otvorena, nemojte ništa vješati na njih. Lagano zatvorite vrata bez udaranja.

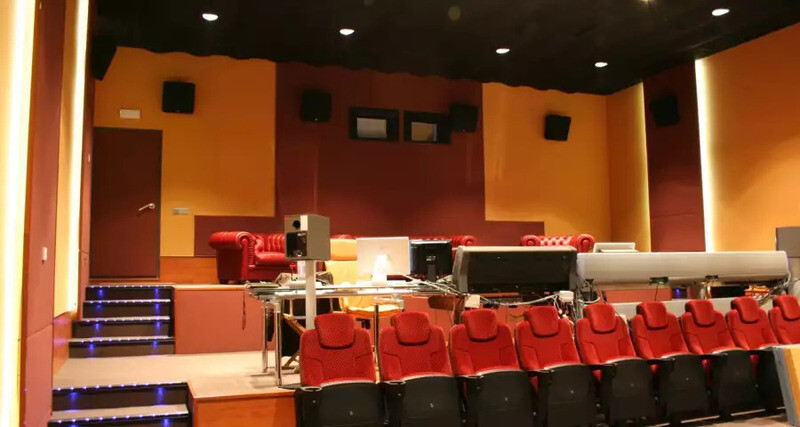

REFERENTNI PROJEKTI
